我司为雅化公司制作的提升机完工

三、结构特征
提升机主要由金属结构、轿厢、提升机构、起升导向轮装置、安全保护装置和
电气装置等部件组成（见图 １）。

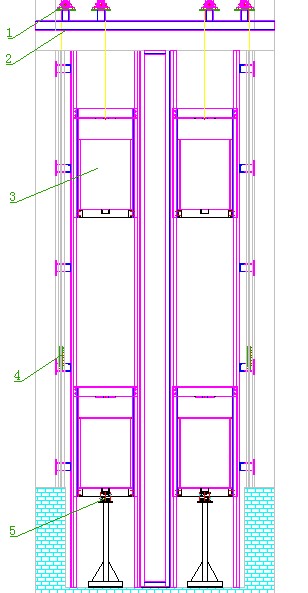

              1、驱动链轮    2、驱动安装横梁     3、轿厢        4、传动链条     5、防撞装置

  图 1  提升机结构

3.1、金属结构
金属结构主要由立柱，下横梁，拉筋等组成。
² 立柱有矩形管或工字钢和钢板焊合的箱型结构两种形式，采用T75电梯专用导轨作为起升导轨。
² 上横梁是由钢板焊合或槽钢焊接的开口断面。
² 立柱、上横梁之间通过法兰、定位销和高强度螺栓副联接。
在立柱两侧的起升导轨，供轿厢上下运行导向之用。在立柱上装有提升机构、行程开关、光电开关、电控柜及等。上横梁上装有上部运行驱动电机、链轮等。
整个金属结构具有重量轻、抗扭、抗弯、刚度大、强度高的特点。

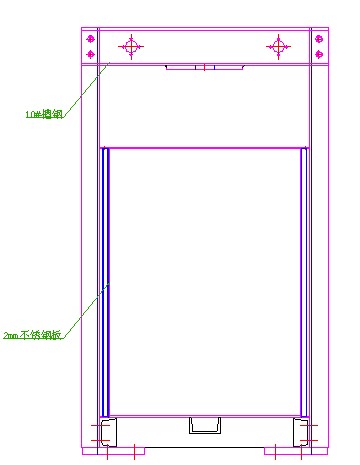

3.2、轿厢
轿厢主要由轿厢主体、轿厢门、边框等组成。
² 轿厢主体采用2mm不锈钢板折弯、螺丝连接成型。
² 边框采用10#槽钢，与轿厢主体螺丝连接。
轿厢上安装T75导靴，与立柱上的T75导轨配合，实现轿厢的导向移动。在轿厢上装有导靴、安全钳、传动链条、光电开关等。

图 2  轿厢结构

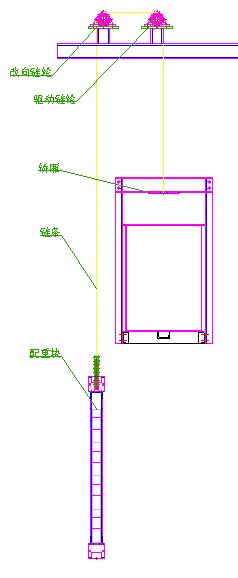

3.3、提升机构
提升机构用于驱动轿厢做升降运动。
提升电机减速器机构通过支架用螺栓固定在立柱上端横梁上，减速器输出轴上装有驱动链轮，链条由配重块引出，经过上横梁上的改向链轮改变方向后再经过横梁上电机的驱动链轮，与轿厢固定。电机正反转，带动轿厢上下移动。

  图 3  提升机构

3.4、超速保护装置
超速保护装置是提升机的安全保护装置之一。当提升机的轿厢升降时，由于某种原因（如链条断裂，起升电机或减速机断轴等）引起轿厢超速下坠，当达到超速保护装置限定的速度时，超速保护装置能不依赖其它动力驱动机构和电气系统，迅速将轿厢可靠地夹持在起升导轨上，达到防坠保护作用。
