桥梁支座涂装生产线之滚筒输送机结构原理及主

结构原理及主要部件

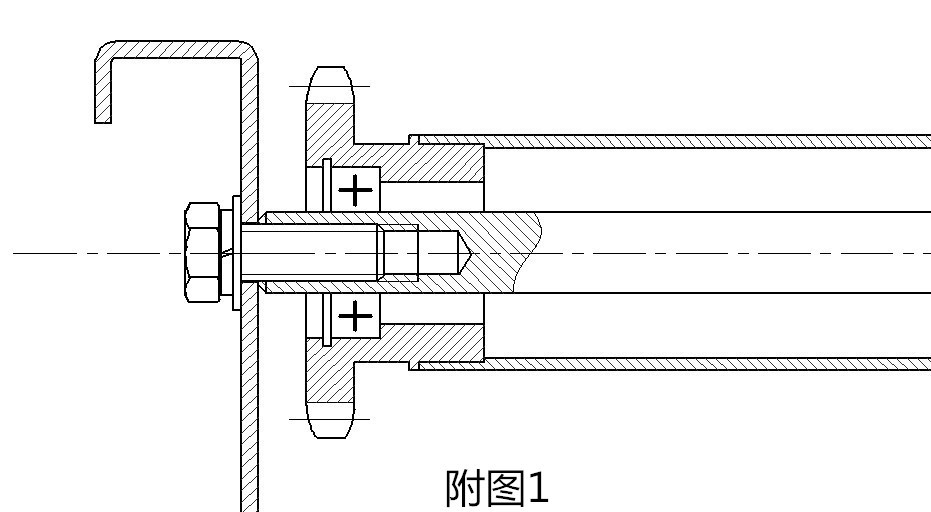

-- 滚筒固定方式为内牙螺纹式轴心固定，如附图1所示，这种安装方式牢固可靠；


-- 滚筒为车制滚筒，内部结构如附图1所示，这种结构车制滚筒载重量大，且抗冲击能力强；

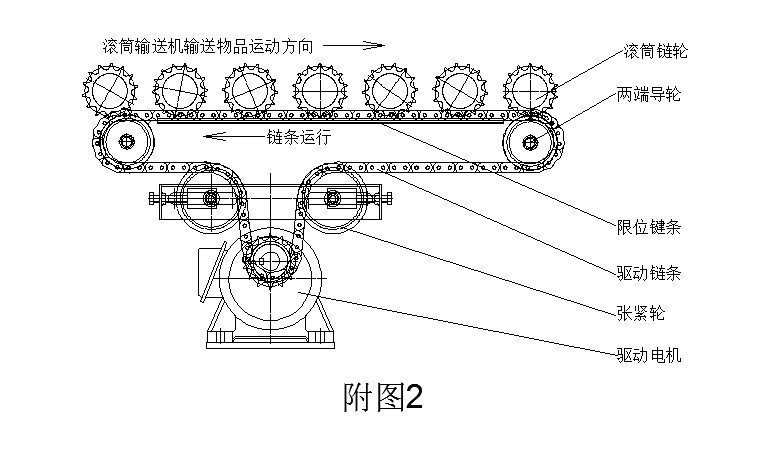

-- 滚筒驱动方式采用单链驱动，如附图2所示，限位键条将链条拖住，与滚筒链轮紧密啮合，张紧轮和导轮均采用无齿光轮，有效避免链条跳齿，张紧轮可以根据需要调节驱动链条的松紧；

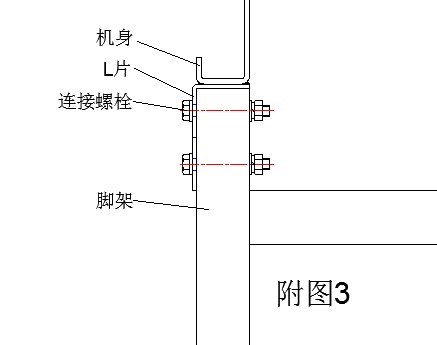

-- 机身安装方式：L片与机身焊接在一起，L片通过螺栓与脚架相连接，入附图3所示。
