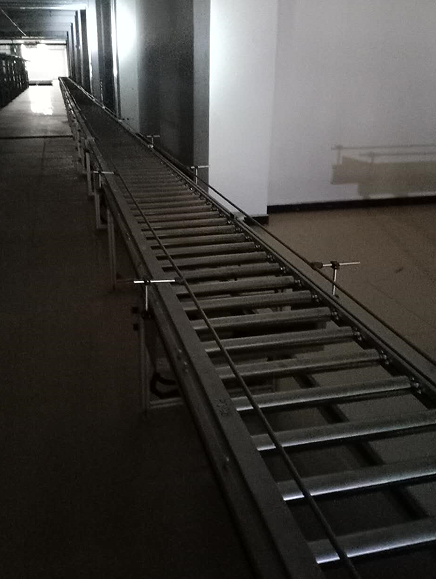

1.3  滚筒输送机

16000L*600W*700H       3条（位置：2楼）
18000L*600W*700H       1条（位置：2楼）
15800L*600W*700H        2条（位置：2楼）
2300L*600W*700H          1条（位置：2楼）
2000L*600W*700H          2条（位置：2楼）

1.3.1  概述

滚筒输送机适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量大的物料，或承受大的冲击载荷，滚筒线之间易于衔接过滤，可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统，完成多方面的工艺需要。滚筒输送机结构简单，可靠性高，使用维护方便。滚筒输送机适用于底部是平面的物品输送，主要由传动滚筒、机架、支架、驱动部等部分组成。具有输送量大，速度快，运转轻快，能够实现多品种共线分流输送的特点。

1.3.2  用户参数

--可行走包装纸箱：
箱子尺寸最佳值：500mm（长）×400mm（宽）×300mm（高）；
箱子最大尺寸：700 mm（长）×500 mm（宽）×500mm（高）；
箱子最小尺寸：200 mm（长）×150 mm（宽）×30mm（高）；
箱子最重要求：25kg；
-- 输送机线速度：20~30m/min；
-- 箱子输送效率：1800箱/小时（投放线箱子间距500mm持续投放时）；
--  驱动方式：动力滚筒输送机采用减速电机提供动力，链条传递动力，滚筒驱动选用双链驱动方式。


1.3.3  设备结构及零部件说明

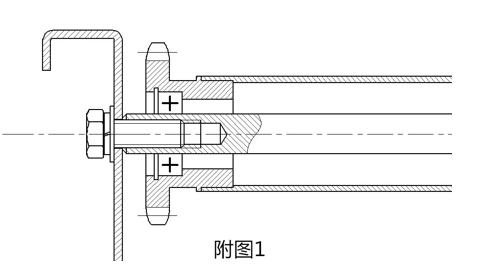

-- 滚筒固定方式为内牙螺纹式轴心固定，如附图1所示，这种安装方式牢固可靠；

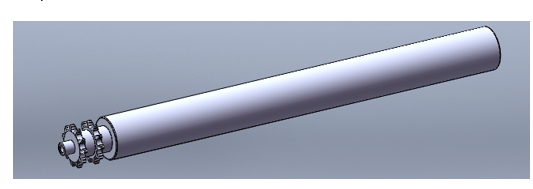

--滚筒外直径50mm，壁厚1.5mm，链轮10A12T，滚筒材质为不锈钢，如下图所示

-- 滚筒驱动方式采用双链驱动，电机处于输送机中间位置；
--机身采用3mm厚不锈钢板焊接制作，材质SUS201；
--脚架选用4060不锈钢矩管和4040不锈钢方管焊接制作；

1.3.4   安全使用注意事项

--禁止将手伸到链条与链轮啮合处；
--设备运行时禁止一切对链轮链条的维护保养工作；
--设备维护员在维护保养设备时禁止带手套；
--由链条卡住发出明显的故障声时，请立即关闭设备，未处理问题前禁止使用；
