四川开尔芯公司自主开发的物流分拣系统之转弯

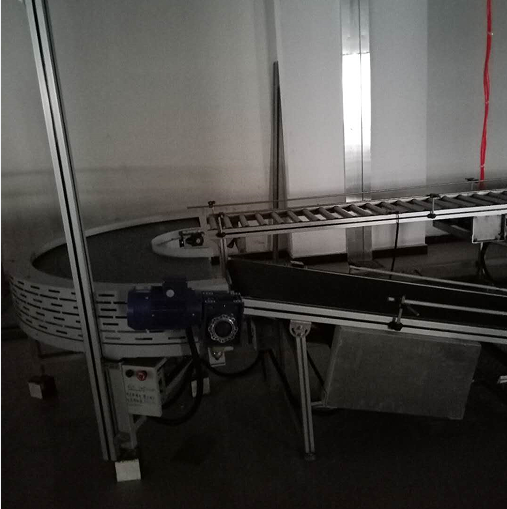

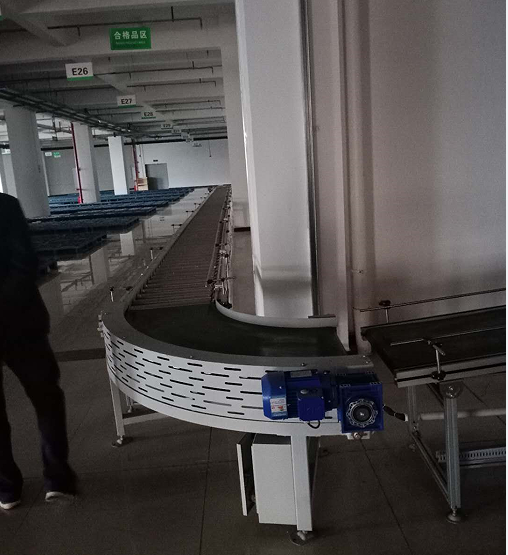

四川开尔芯公司自主开发的物流分拣系统之转弯皮带输送机，

1.2   转弯皮带输送机

90度转弯       2台
180度转弯     6台

1.2.1   设备概述

        转弯皮带输送机具有运行稳定可靠、使用寿命长、安装方便、使用性高等特点被广泛应用于物流输送系统。根据结构的不同，转弯皮带机分为导轮式、导条式、链条驱动3中，此项目中选择导条式。转弯皮带输送机输送面为标准的扇形，内侧半径600mm，外侧半径1200mm。


1.2.2    技术参数

      压力机设计参数可能与实际值有细小误差，以实际为准：
--输送面内半径r=600mm，外侧半径R=1200mm；
--外形尺寸：
1300L*1300W*800H            （90度转弯机）
2600*1300W*800/1600H     （180度转弯机）
--可行走包装纸箱：
箱子尺寸最佳值：500mm（长）×400mm（宽）×300mm（高）；
箱子最大尺寸：700 mm（长）×500 mm（宽）×500mm（高）；
箱子最小尺寸：200 mm（长）×150 mm（宽）×30mm（高）；
箱子最重要求：25kg；

1.2.3    工作原理及主要部件说明

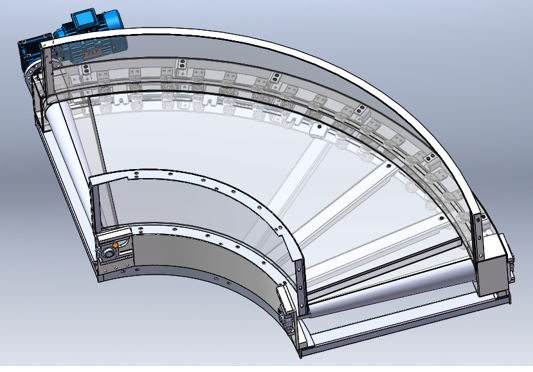

          工作原理：沿着输送轨迹两端各分布两根锥形滚筒，输送带也为扇形，驱动滚筒滚花处理，带动输送带运动；输送带外侧安装有导条，导条被导轮固定在预设好的轨迹线上，导轮固定在机架上，如下图所示：

--皮带厚度3mm，材质PVC，表面为绿色;
--锥形滚筒材质为碳钢，表面镀锌处理；
--驱动电机为涡轮蜗杆减速电机，加速其机型NMRV50，配750w电动机，180度转弯机配1100w电动机；
--机架型材4060矩管焊接制作，板材选用6mm厚、4mm厚、3mm厚、2mm厚、1mm厚碳钢板激光切割厚折弯、冲压、焊接制作，表面喷塑处理。

1.2.4    控制原理及控制电路说明

转弯皮带输机均配置变频器，均可实现无级调速，而且对驱动电机有过载、过流、欠压、漏电等常规电气包括；每条皮带机均安装1个及以上数量的光电开关，光电开关型号：E3JK-R4M1（回归反射型），220V电源。光电开关用于检测皮带输送机上是否有包箱。

1.2.5     操作方法

      转弯皮带机的启动和停车无需人工操作。

1.2.6    维护保养

        转弯皮带机维护保养内容主要包括：每年更换减速机油，给轴承加注黄油。


1.2.7    故障分析及处理方法

序号	故障	故障分析	处理方法
1	驱动滚筒转动，输送带不动	有卡阻，或者滚筒与皮带摩擦力台小	检查排除卡阻，如果没有解决问题，将驱动和从动锥形滚筒大头的长进螺栓朝皮带张紧方向调整
2	电机发烫	电机阻力过大，输送带有卡阻，或者减速机阻力大	检查排除卡阻，检查减速机



1.2.8     安全生产细则

      --非专业人员禁止私自拆开设备护罩；
--禁止将手放到皮带和机壳缝隙处；
