我司为瑞沃重工制作的翻面机安装完成

• 使用范围

1、本设备为机架类零部件翻面工作设计，不能用于其他类型的零部件；
2、翻面机仅仅适用于某些规格的零部件，具体尺寸如下：
工件长度：L=5m~6m
工件宽度：W_max=1.2m
工件高度：H_max=0.5m
工件重量：M_max=3.0t


1. 翻面机仅用于翻面，不得用于其他工作，例如零部件吊装；



• 构造特征

翻面机主要由三个部分组成：机架、起重葫芦、翻面部件

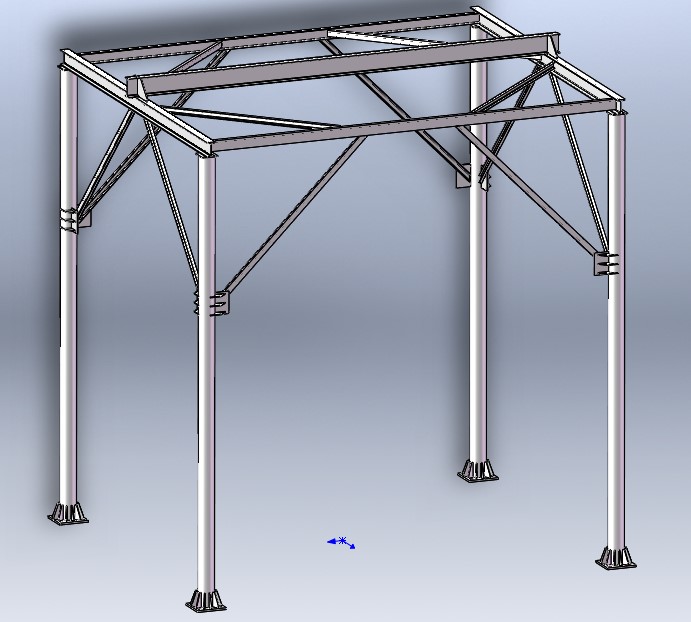

1. 机架：

如图所示，机架由4根立柱作为主要支承，选用Φ219*t6.0圆钢，主轨道选用25A工字钢，主结构拉撑选用20A工字钢，其他三角形结构拉撑选用6.3#槽钢，结构件板材均为10mm厚碳钢板切割焊接而成，脚板为25mm厚碳钢板；

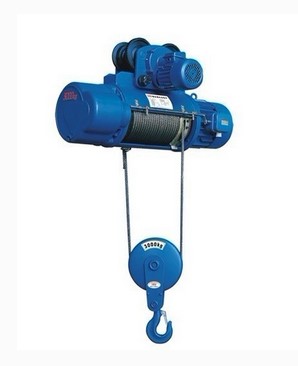

1. 起重葫芦：

本设备选用两个电动葫芦作为起重葫芦，单个葫芦最大可吊重3t。两个电动葫芦横向相对固定，将其中一个电动葫芦的运动小车拖拽电机卸下，另外一个电动葫芦的保留，实现两个电动葫芦横向同步运行；电动葫芦起重滚筒拖拽电机电路上主电路为单独设置，控制电路中按下升和降的按钮两个电动葫芦同时运行，两个电动葫芦上下产生的累计误差导致的两个葫芦吊高不同采用两个电动葫芦相同高度的上限位消除。

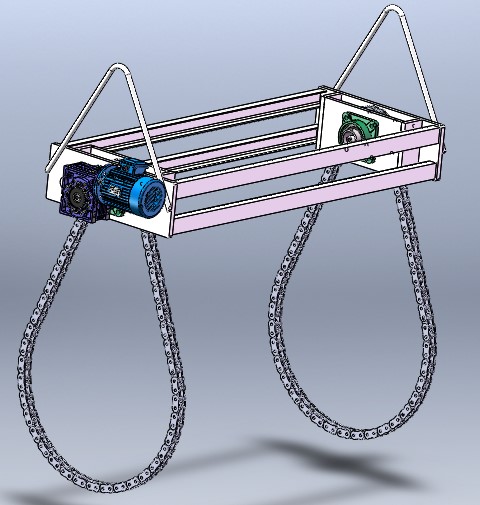

1. 翻面部件：

  翻面部件主要包括吊架、驱动减速电机、链轮、链条、传动轴、带座轴承组成；吊架主要用于安装其他零部件，选用25mm厚碳钢板，14#槽钢焊接制作，重量可以避免在翻面过程中由于翻面的机架重心偏移造成的冲击让吊架产生有幅度的摇摆晃动，同时较厚的板材和较型材保证吊架强度；减速电机选用1.5Kw四级普通三相异步电动机配NMRV90涡轮蜗杆减速机；带座轴承型号UCP216；链轮型号28A17T，链条28A。


• 用户参数

   1、设备总功率12.4Kw，电动葫芦4.5Kw*2台，行走小车0.4Kw，翻面电机1.5Kw*2台；
   2、设备供电三相380v+零线，频率50Hz；
   3、翻面链条运行速度11m/min；

1. 电动葫芦起重速度8m/min，行走小车速度20m/min；
2. 设备总占用空间6m长*5m宽*6.45高
3. 设备允许最大安全吊重3.0t，极限吊重4.0t。
