成都输送机之斗式提升机完工

文章出处：开尔芯人气：发表时间：2023-12-11 09:00

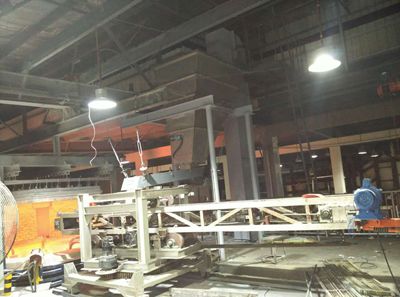

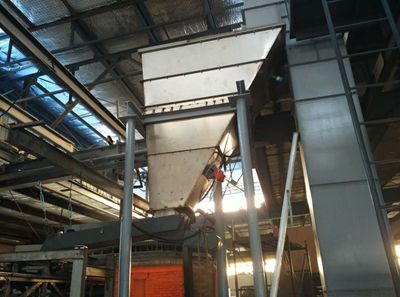

我司为乔兴玻璃厂制作TH250型斗式提升机完工，玻璃的融化温度较高，料斗我们都采用不锈钢材质的，料仓上面安装振动器，以免有料附着在料仓壁上。有了此设备，大大节约了劳动力和生产效率。

1、进料斗说明：

（1）、料斗主体选用3mm厚不锈钢板，材质SUS316；

（2）、骨架选用4060矩管，管厚2.0mm，材质SUS201；

（3）、进料斗分为两个部分，一部分固定在斗式提升机进料口，另一部分作为扩展斗，扩展斗通过螺栓固定，可以简单快速拆装；

2、斗式提升机：

（1）、斗式提升机机型：TH250，TH表示该提升机为环链带动料斗，250表示料斗宽度为250mm；

（2）、料斗选用中深斗，斜角65°，斗容积3L，斗间距512，料斗选用3.0mm厚不锈钢板制作，材质SUS316；料斗口子和背部双层叠加焊接加强；

（3）、环链运行速度1.2m/s，环链选型：∅18x64-7，环钩选型：∅18x64-M14，环链材质为碳钢，锻造完成后作调质处理；

（4）、斗式提升机最大提升速度30m³/h；

（5）、驱动轮，从动轮选用∅400环链专用轮，材质为铸铁；

（6）、驱动轴，从动轴，轴承、传动链条等均选用碳钢材质；

（7）、提升机壳体选用2.0mm厚冷轧板制作，材质Q235，骨架选用5050角铁，材质为Q235,壳体表面打磨除锈喷漆；

（8）、驱动选用4.0Kw三相异步电动机，级数4级，配摆线针轮减速机，传动选用12A双排链轮链条；

（9）、环链张紧采用螺栓固定张紧+弹簧自动调节；

(10)、斗式提升机漏料口和扣子上部盖子均选用4.0mm厚不锈钢板制作，材质SUS316;

3、物料缓存料仓说明：

（1）、料仓主体选用3mm厚不锈钢板，材质SUS316；

（2）、骨架选用4060矩管，管厚2.0mm，材质SUS201；

（3）、料仓容积2.35m³，设置上限位和下限位2个独立的料位检测，配置震动器，功率400w；

（4）、料仓上部分封闭，下料口设置具有开关作用的滑板；

4、电控说明：

（1）、系统重要功能：自动检测斗提出料口物料堆积，上限位斗式提升机自动暂停，下限位斗式提升机自动启动，并报警提醒加料；

（2）、常规功能：系统供电漏电保护，斗式提升机电动机过载保护；

（3）、元器件说明：系统控制元器件主要选用接触器、中间继电器、时间继电器为主的低压控制电路，人机交互为按钮和指示灯。
