桥梁支座涂装生产线之顶升牛眼平台设备主要部件

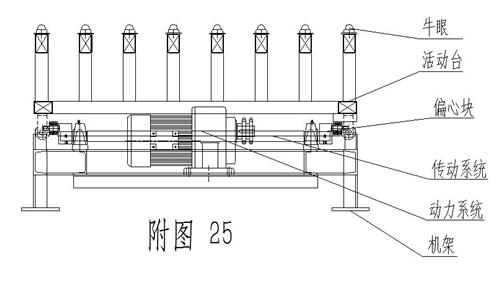

顶升牛眼平台主要由活动台、传动系统、动力系统、机架四部分组成，如附图25所示。


   活动台      活动台由矩管焊接，活动台上面安装牛眼，如附图25所示；
   传动系统      传动系统主要有链轮、链条、传动轴、带座轴承、偏心块组成。电机轴安装链轮，通过链条传动，将动力传递到传动轴，传动轴上安装偏心块，实现活动台上下直线运动；
    动力系统      动力系统室一台自带减速箱的减速电机，电机为三相异步电机，减速箱为斜齿多级减速箱，减速比i=120，电机配置电子刹车，电机通电，电子刹车松开，电机断电，刹车抱紧电机转轴，电机可以迅速停车，且在外界一定作用力情况下，电机转子保证稳定，不被拖动，符合顶升牛眼平台的功能要求；
     机架      机架由槽钢焊接而成，作为整个设备的支撑。
