桥梁支座涂装生产线之烘房结构

桥梁支座涂装生产线之烘房结构

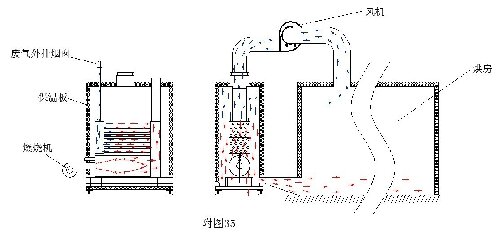

      附图35为烘房热风循环示意图，第一个图中表示燃烧机机燃烧室热空气形成示意图，第二个图表示燃烧室和烘房之间热空气的循环示意图。如图所示，燃烧机在内丹中燃烧，同时燃烧机本身安装有风机，使天然气充分燃烧，形成猛火，内胆中形成大量热空气 ，形成较大气压，热空气从内丹开始，经过一个小箱体，通过密布的小管道，充分散热后由废气管道排出；这个过程，燃烧室内，内丹和小管子外的部分空间的空气将被加热到较高温度。第二图中可以看出，在燃烧室和烘房风循环系统中，燃烧室热风被源源不断地送到烘房，烘房的冷空气也不断被送到燃烧室，从而使燃烧室的热量不断被送到烘房，从而使烘房温度快速提升到所需要的温度。
      烘房内布置有遍布整个烘房的热风道和冷风道，附图35未详细表示出来。燃烧室和烘房均用保温材料。
      烘房热循环系统主要包括风机和风管。分析选用中低压大风量离心风机，风管与风机匹配。
