我司为拓朋药业制作的Z型连续提升机已完工

3、   主要结构及工作原理
3.1设备概述

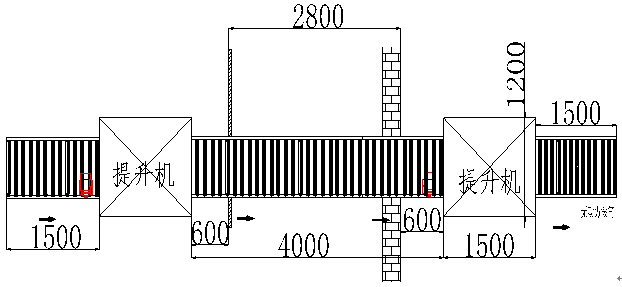

本套设备由4.6米连续升降机2台和1.5米进/出料滚筒线2条、4米滚筒线等组成。（如图一）


3.1.1连续升降机是本套设备中的主机，主要由金属结构、载货台、起升机构、起升导向轮装置、和电气装置等部件组成。提升机结构如下：

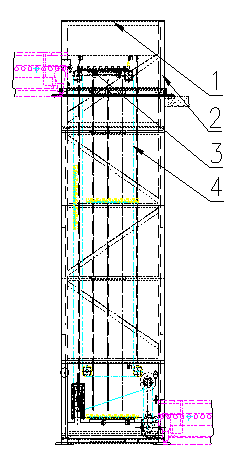

1.上横梁    2.立柱    3.载货台    4.提升链
图 2  Z型连续提升机结构
3.1.1.1金属结构
金属结构主要由立柱，上、下横梁，拉筋等组成。
立柱有钢板折制或矩管和钢板焊合的箱型结构两种形式。
 上横梁是由钢板焊合或槽钢焊接的开口断面。
 立柱、上横梁之间通过高强度螺栓副联接。
上横梁上装有上部运行导向链轮装置等。
整个金属结构具有重量轻、抗扭、抗弯刚度大、强度高的特点
3.1.1.2载货台
载货台主要链板、链条等组成（见图 3）
载货台起升机构通过载货台两端的链条装置带动，依靠起升导向链轮装置沿着立柱升降。

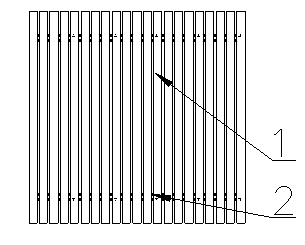

1.链板          2.链条
图 3  载货台
3.1.1.3起升机构
起升机构用于驱动载货台做升降运动。起升电机减速器机构通过支架用螺栓固定在电机支架下端，链条由链轮引出，经过上横梁上的链轮改变方向后再经过载货台上的与下横梁上的链轮装置连接（见图 4）。


1. 电机减速机  2.链轮装置 3.电机减速器支架 4.链条
图 4 起升机构

3.2 控制系统
本机采用可编程控制（PLC）和变频调速控制，根据用户工艺要求调整速度匹配，系统具有自动运行功能，具有急停等安全功能。
PLC选用三菱产品，电机选用成钢电机，变频器选用台达变频器。低压电器选用施耐德公司产品或国内品牌产品。
