我司为印钞厂制作的制胶投料系统完工

• 使用范围

1、本设备专门为输送PVA设计，对输送无聊具体要求如下：形状：白色颗粒；粒度：0.3～0.4微米；比重：1.1-1.5；堆积密度：0.42～0.52；亲水性一般，有一定吸潮性；吸附性一般，输送性能一般；
2、包装采用吨包袋包装，800~1000Kg/袋，吨包袋尺寸：1050×1100×1150；吨包袋放料口径：上端350mm，下端450mm（包装可以根据需要订制）；
3、工艺流程：人工放料至储存罐→螺旋输送至称重槽→物料称重→正压输送到制备锅；
4、设备仅按照特定要求设计制作，仅按照使用范围中以上3点要求使用，不可用于对其他物料的输送或者用于其他用途。

• 构造特征

制胶投料系统主要包括存储仓、搅拌器、计量系统、气力输送系统、旋风分离器等部分组成。

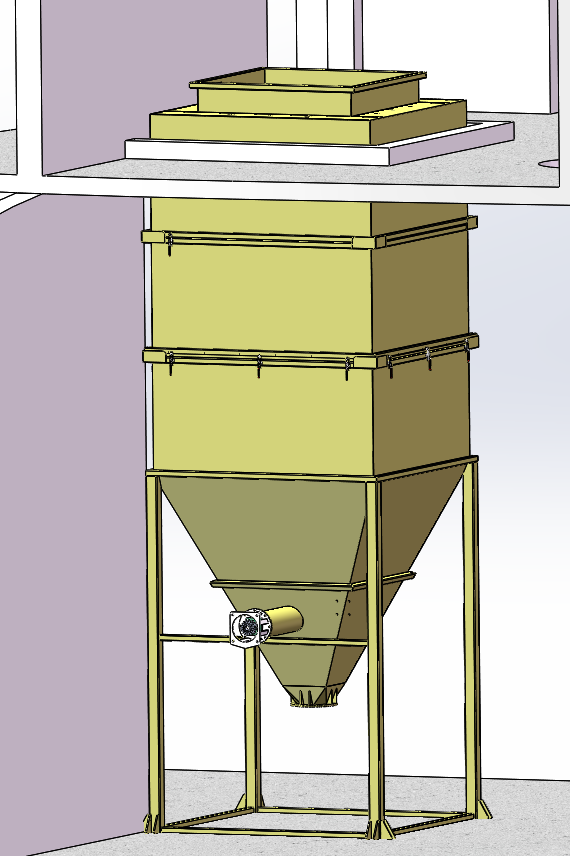

1. 存储仓

规格：仓体长度*宽度*高度=2000L*2000W*5000H；
功能参数：（1）、容量：15m³；
制造工艺：（1）、仓壁采用3.0mm不锈钢板制作，材质SUS304;
（2）、仓骨架采用60*60*3.0t不锈钢方管焊接制作，材质SUS201；
（3）、仓体支撑采用100*100*3.0T方管焊接制作，材质SUS201；
（4）、仓体受力处采用10.0mm厚不锈钢板焊接加强，材质SUS201；
（5）、仓体分为3个部分，通过活动卡扣拉紧固定；
（6）、料位计型号：阻旋式，月亮弯叶片，供电220V，型号：RC-40；
（7）、振动电机型号：YZO8-2，功率750w。


1. 搅拌器


功能说明：（1）、搅拌器位于料仓锥形口中上部，旋转叉避免物料在料仓锥形部分因为截面积变小而搭拱，导致物料下流不顺利;
（2）、搅拌器采用1.5Kw齿轮减速电机驱动，链轮链条联轴器传动；
配件型号：（1）、减速电机：品牌：欧特，功率为2.2kw，减速比i=90，立式安装，减速机为标准型（非缩框型）；
    （2）、联轴器链轮：12A17T国标链轮，链条为12A双排链条；
    （3）、轴承：国标带座轴承GB／T 7810-1995[带方形座轴承UCFU210];

1. 计量系统

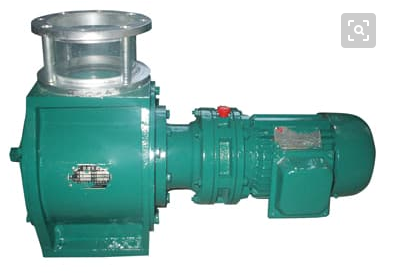

计量系统主要包括关风机（如下图所示）、分度盘、传感器、控制器等部分组成。


（1）、关风机型号：YJD26A型；
（2）、分度盘采用3.0mm不锈钢板激光切割制作，分为6个刻度；
（3）、传感器采用三线接近开关，型号：M18沪工接近开关 LJ18A3-8-Z/BX 三线NPN常开24V 电感式；
（4）、控制采用西门子smart系列PLC，型号SR20器；
工作原理：操作人员通过触摸屏设置需要加料的重量，PLC读取触摸屏数据，将重量数据转换为关风机旋转圈数，控制器控制关风机旋转下料，通过传感器和分度盘接受实习旋转圈数，与设定圈数相同时停关风机，当次加料完成。

1. 气力输送系统

气力输送系统采用正压输送，输送动力由一台罗茨风机提供，输送路径为管道，输送支路选择执行部件为气动阀，控制器为PLC。

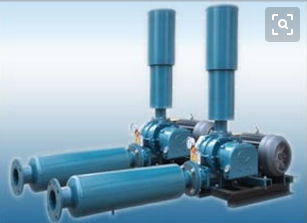

（1）、罗茨风机型号：15kw   型号3L41WC，流量10~12m³，压力40KPa；
（2）、输送管路采用DN150不锈钢管，壁厚3.0mm，材质SUS304；
（3）、气动阀采用DN150气动闸阀和气动球阀；
（4）、控制器采用西门子smart系列PLC，型号SR20；

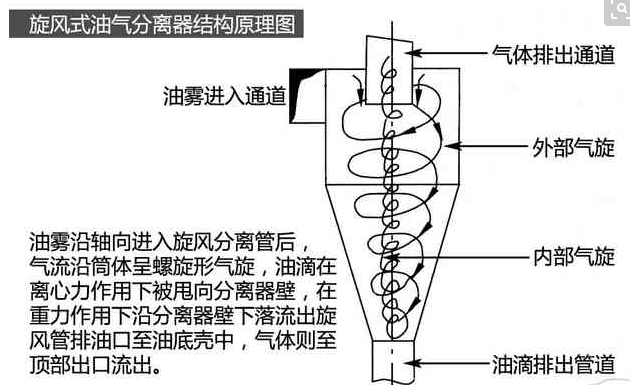

1. 旋风分离器
2.

• 用户参数

   1、设备总功率20Kw，罗茨风机15Kw，关风机0.75Kw，振动电机0.75*2Kw，搅拌器2.2Kw；
   2、设备供电三相五线制，频率50Hz；
