桥梁支座涂装生产线之悬挂输送机之主要部件

 主要部件

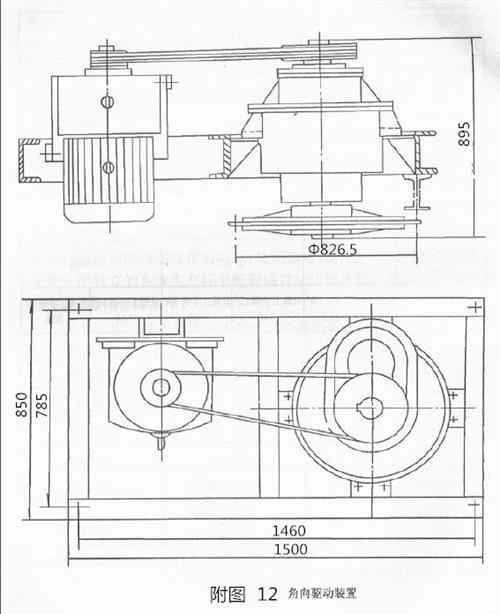

      驱动装置     桥梁支座涂装线选用XT160悬挂输送机。输送机驱动装置分为两种，角向驱动和直线驱动。在涂装线中，悬挂输送机选用角驱动装置。角向驱动装置简图如附图12所示；


该装置采用行星减速皮带结构的传动装置，驱动轮标准齿数10，速度范围0.5~10m/min。考虑到线路运输的平稳性和使用寿命，建议在输送量允许范围内考虑2~6m/min为佳。本驱动设计时，考虑到有可能因超载等意外情况而损坏驱动，故而装有安全销保护，只要牵引力超载，销立即剪断，从而保护驱动装置。
链条    链条是输送机的牵引部分，XT160普通悬挂式输送机由两种型式的链条，及模锻可拆链和冲压可拆链。以上两种链条除了作直线运动外，均能在水平方向、垂直方向任意回转。在桥梁支座涂装线中，我们选用模锻可拆链。模锻可拆链结构及尺寸见附图13所示。

滑架     滑架室用来支撑链条、承受物体，并被链条所牵引的沿工字钢轨道行走的工作小车，如附图14所示。

吊具    吊具是挂在滑架上承载货物的工具。桥梁支座涂装线根据实际生产需要核工艺要求，选用链条带挂钩吊具。如附图15所示。

回转装置       回转装置是引导链条及滑架平稳的沿轨道转弯的水平改向装置，安装在线路的水平转弯轨段上，回转装置可分为：链轮回转、光轮回转、滚子列回转三种结构。链轮回转装置的回转轮为链轮，一般用于小的转弯半径（Z10以下齿数）。所以桥梁支座涂装线中，选用链轮回转装置。
轨道及其附件      XT160普通悬挂输送机均采用普通工字钢，轨道承受整条悬挂输送机线路上所运载的全部载荷，滑架的车轮在轨道的下翼滚动行走，轨道可分为直轨道和弯曲轨道。轨道活动接头是为安装和维修时装卸滑架而设计的活动接头，一般应放置在便于工作的较低的水平直轨道上，如附图16所示；
轨道温度伸缩接头是当输送线路通过温度变化较大区，为吸收轨道因伸长或缩短而设计的补偿装置。轨道固定接头是现场安装时连接各种轨道用的。现场装配时，将各轨段调整好后上下翼而各用一块固定接头板将连接点两端焊牢固。
张紧装置      张紧装置是保证链条张紧、补偿安装误差和链条在拉力作用下伸长，磨损及温差作用下引起的伸缩，保证驱动装置出绕点有一个初张力，消除整个线路中产生负的装置。
