桥梁支座涂装生产线之翻转下件机主要工作原理

设备工作原理及主要部件说明

       翻转机采用三相异步电动机配减速箱作为驱动动力，驱动滚筒。滚筒上环绕钢绳，将转动转化成钢绳的直线运动，钢绳传递拉力。钢绳缠绕在多组滑轮上，起到减速增加翻转动作平稳性的作用，同时增大滑轮组输出拉力。滑轮组输出拉力直接作用于类剪叉机构，通过机构将钢绳组直线运动转化成翻转台的翻转运动。
      钢绳组使用广泛，用在翻转机上，具有后期维护方便，确保设备可靠性的优点。剪叉机构大多用在升降设备上，机构特点是载荷大，运动平稳，所以类剪叉机构用在翻转机上非常适合。翻转机动力电机配电刹车，使翻转台可以根据用户需求准备停在任何位置。
      翻转机主要包括机架、翻转台、动力系统、传动系统、控制系统等。

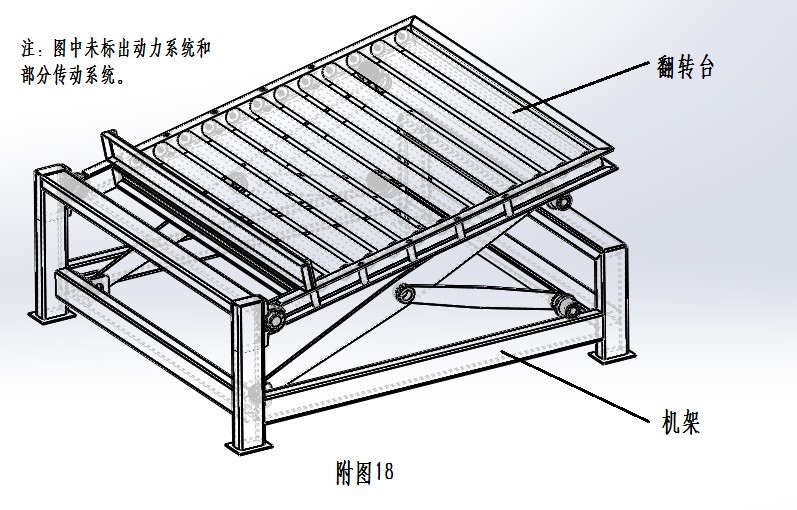

      机架和翻转台均用型材焊接，型材大小经过严格的受力分析和校核，符合受力和疲劳要求。翻转台上安装无动力滚筒，且翻转台初始位置（放平后）有一个较小的斜度，以附图18为准，放平后翻转台右侧比左侧略低，工件可以靠重力的横向分力缓慢向右移动到达下级滚筒输送机，从而工件顺利从翻转机输送到下级滚筒输送机，实现下件和输送的功能。类剪叉机构用钢板制成，能够很好地支撑较重的工件，满足最大载荷要求。动力系统提供设备足够的动力，传动系统实现运动的转化。设备控制系统请看后续单独说明。
