桥梁支座涂装生产线之翻转下件机控制系统说明

桥梁支座涂装生产线之翻转下件机控制系统说明

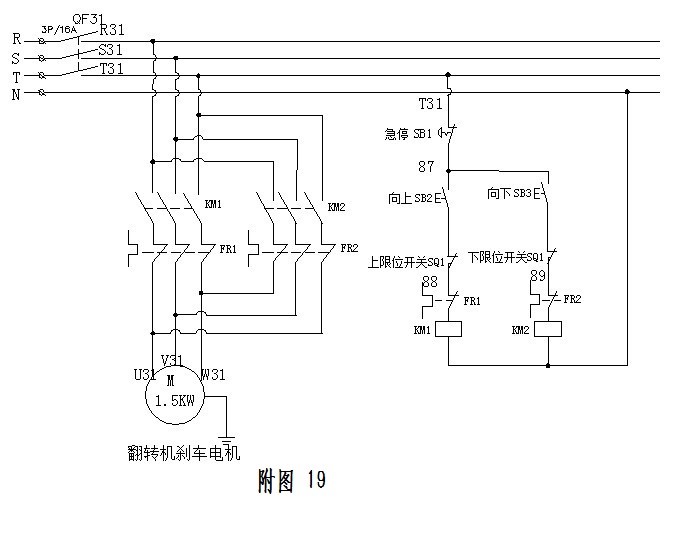

      翻转机控制系统简单实用，主要由空气断路器、接触器、热继电器、限位开关、按钮、急停按钮、电子刹车等电器元件和电箱组成，如附图所示。


      空气断路器QF31、KM1、KM2、FR1、FR2等元气件安装在总控电柜箱中，急停和上下按钮安装在操作手柄盒上，上下限位开关安装在机架上。反面机操作采用按钮开关，上下两个按钮有杠杆式机械互锁，这种互锁方式功能稳定，所以电路中未设置电气互锁和触点式机械互锁。杠杆式样互锁机操作手柄内部两个下面按钮设置杠杆机构，当按下其中一个按钮，将无法按下另外一个按钮。互锁属于防呆设计，有效避免误操作导致的电路短路。限位开关常闭触点串联在电路中，当翻转台到上限位，向上按钮失效；同理翻转台到下限位，向下按钮失效。急停按钮按下以后，向上向下按钮失效。使用设备后需按下急停，避免他人误操作；使用设备前在旋起急停按钮。电路中配置匹配的热继电器，具有过流、过载、缺相等保护，有效保护电机。电路中未单独表示刹车电机刹车部分电路，刹车实际上是一个电磁元件，当电机通电，电磁元件驱动刹车松开，电机转动；电机断电，电磁元件断电，刹车抱紧电机转轴，电机可以快速停止，且能够抵抗外界力使电机转轴转动。
