桥梁支座涂装生产线之顶升横移机结构组成和功能

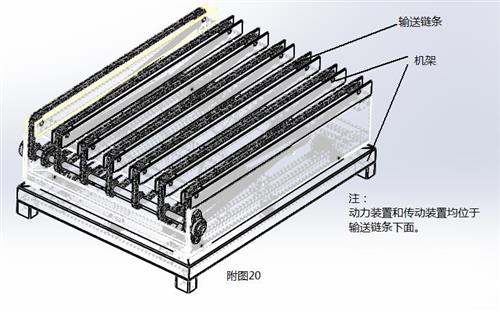

      顶升横移机结构简单，按功能分主要包括顶升部分和横移部分。按系统分主要包括执行部件、传动系统、动力系统、机架。如附图所示；

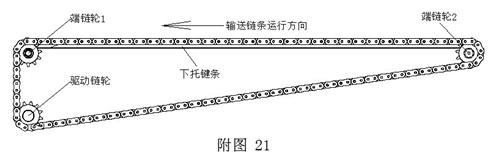

 执行部件      横移部分执行部件是输送链条。输送链条放置在焊接有键条的矩管上，链条滚子与键条接触，做滚动运动。链条绕过三个链轮，端链轮作用是使链条形成输送面，另外一个是驱动链轮，如附图所示。


顶升部分的执行部件为偏心块，如附图22所示。偏心块一段输入转动运送，另一端活动平台相接触，活动平台有导向结构，只能做直线运送。最终偏心块将转动运动转化成活动平台的直线运动。（注：活动平台就是装有输送链条，可上下运送的那部分，及横移部分）

传动系统      顶升部分和横移部分均采用链轮链条传动。
动力系统      顶升部分系统为一台自带减速箱的减速电机，电机为三相异步电机，功率0.75Kw，级数为4级，转速1350r/min，扭矩8.2Nm，减速箱为斜齿轮多级减速箱，减速比i=120，如附图22所示。顶升部分电机带刹车，断电快速停车，也保持一个位置不动。横移部分电机和顶升部分电机其他性质相同，只是横移部分电机不带刹车。

机架      横移部分的机架主要有矩管和钢板焊接制作，机架上面安装轴承座、轴、链轮、驱动电机等，整个横移部分作为一个整体，相对于顶升部分运动。顶升部分机架由槽钢焊接制作，起到支撑整台设备的作用，可直接安置于地面。
