桥梁支座涂装生产线之顶升横移机电气控制

桥梁支座涂装生产线之顶升横移机电气控制

      顶升横移机电气控制系统控制对象为两台减速电机，控制器为总控箱PLC，无人操作即可完成顶升横移动作。

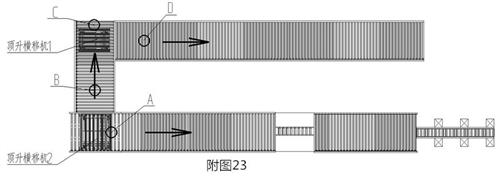

      在桥梁支座涂装线中，一共两台顶升横移机，摆放位置如附图23所示。


图中A、B、C、D四个区域安装光电开关，光电开关安装在滚筒下面，且安装在两根滚筒之间的空隙中，感应头朝上。单工件经过感应区域，光电开关给PLC信号，PLC接收信号，处理信号，然后控制顶升横移机作相应的动作。顶升横移1实现工件90°转向，当工件到边沿到C位置时，顶升横移机顶起工件，然后由左往右输送，工件右边沿到达D位置时，顶升横移机停止输送，并下降复位。顶升横移机2实现工件分流，工件分选由人工操作。当人工操作给PLC信号，要工件上行时，工件右边沿到A位置，顶升横移机顶升，然后将工件输送到上行滚筒输送机，工件上边沿到达B位置，顶升横移机停止输送，并下降复位。

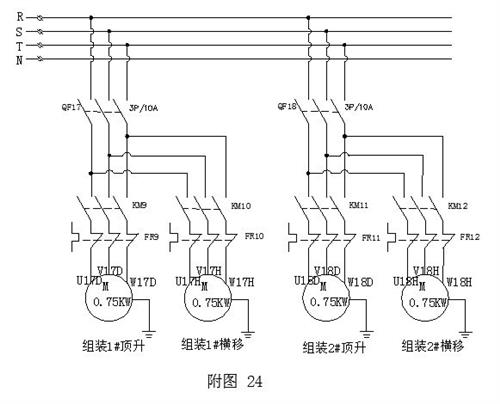

        顶升横移机电路分为主电路和控制电路，主电路见附图24，控制电路见说明书最后附件1大图。


主电路图可以看出，顶升横移机每台设备配一个单独的空气断路器，每台电机配一个热继电器和一个接触器，这些元器件均安装在总控制柜中。
