桥梁支座涂装生产线之压力机控制原理及控制电路说明

      压力机的电气控制主要是针对液压站的电动机，电磁阀，滚筒输送机电机。液压站的电机带动液压泵，给液压缸提供压力油，液压泵电机启停操作采用按钮控制；电磁阀控制液压油流向，电磁阀动作操作采用按钮操作；滚筒输送机电机作为滚筒输送的动力源，控制要求能实现正反转，采用脚踏开关和按钮并行操作。部分电气原理图如附图30和附图31所示；

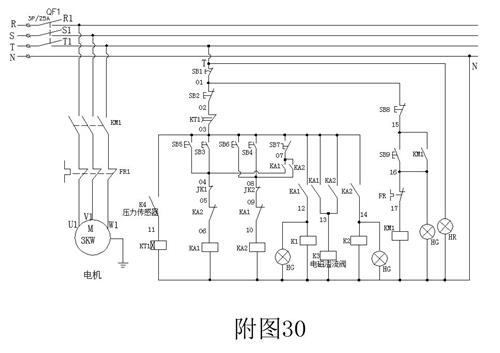

附图30为液压站电机和电磁阀的控制电路原理图。图中可以看出主要电器元件包括空气断路器、接触器、热继电器按钮、时间继电器、压力传感器、中间继电器、电磁溢流阀、指示灯等。压力传感器和时间机电器配合使用，作用是使压力机实现定时保压的功能。定时保压：首先调节溢流阀调节油压到需要的值；调节压力传感器压力小于溢流阀调节压力20％左右；设置时间机电器，按需要设置保压时间；启动自动压配；活塞杆伸出，此时液体压力较小，当压板机接触到被压物体时，油压开始上涨，达到压力传感器设定值时，压力传感器短路，时间继电器线圈通电，开始计时，此时压板保持溢流阀设定的压力压着工件；用户设置的时间到了以后，时间继电器常闭触点断开，压力机压板自动回缩到最高位置。电路中设置四个指示灯，包括电源指示灯、运行指示灯。
附图31为滚筒输送机部分电路图。如图所示，滚筒输送机可以正方两个方向输送。
